采用优捷特人孔井对应安装法兰尺寸图

192018-5
2018-5-19浏览:

    采用优捷特人孔井(内翻边1400型号、外翻边1355型号)安装孔为非均分形式,好处有以下几点:

1、非均分结构中,跨中带安装孔,好定位,安装方便;

2、防止安装角度偏移,采用非均分结构,错一个孔角度,人孔井是安装不上的,只有人孔井安装管线的面朝着油罐轴线才能安装对准安装孔,才能穿螺栓紧固;

3、如果采用均分孔,安装人员稍微不注意错过一个安装孔,会造成人孔井安装管线面和管线不垂直,造成后期管线施工困难;

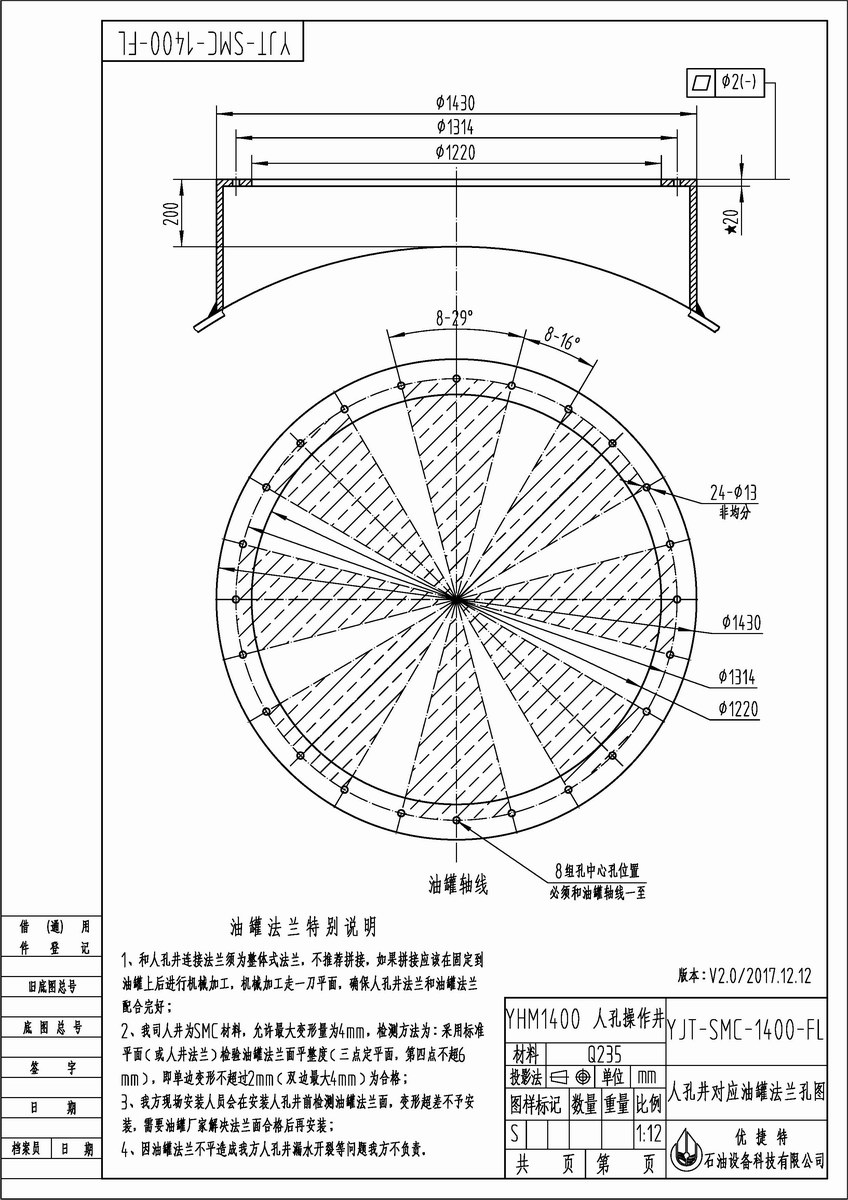

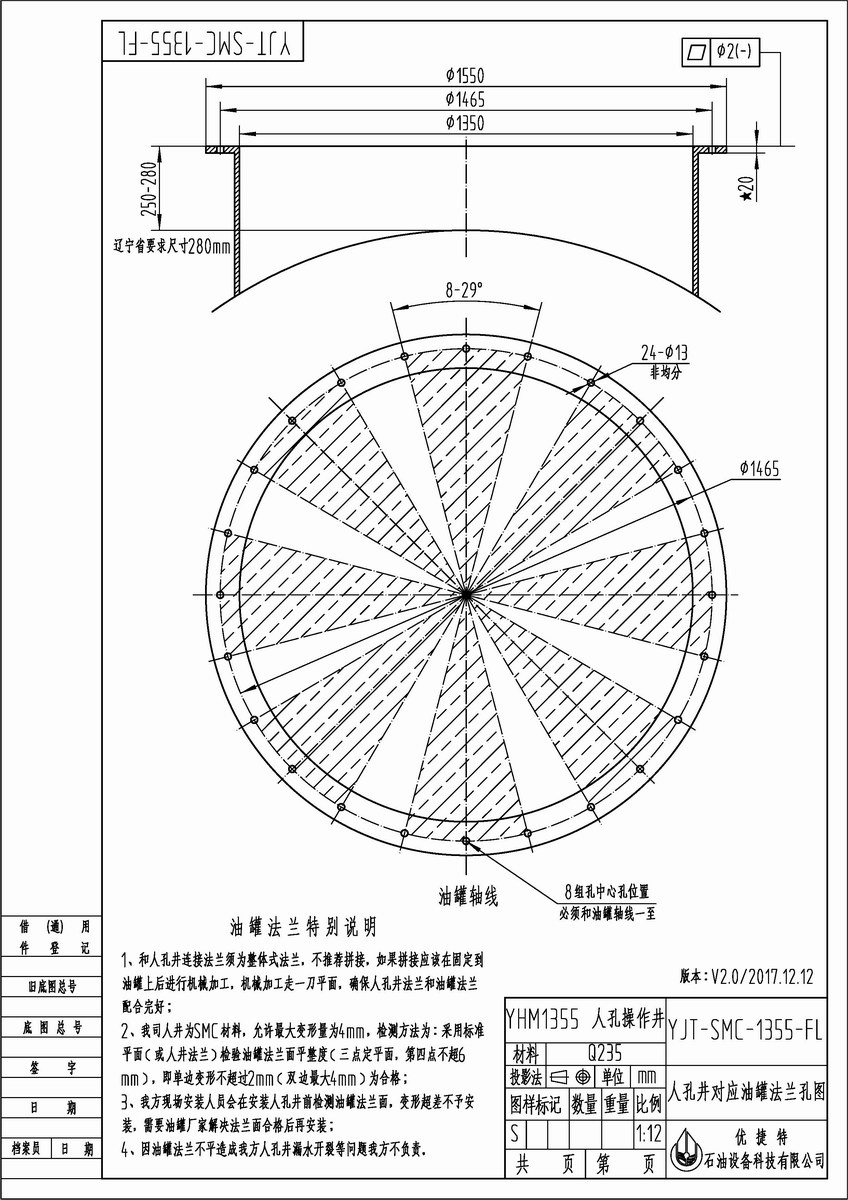

下面是优捷特两种人孔井对应油罐法兰尺寸图:
